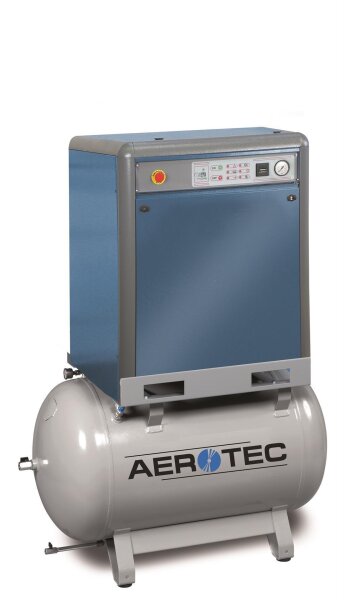

AEROTEC Kolbenkompressor Silent Basis PRO K-AK30-10 - 270 mit ST Schaltung

AEROTEC Kolbenkompressor Silent Basis PRO K-AK30-10 - 270 mit ST Schaltung

Artikelnummer: 561708
GTIN: 4260479712040
Kategorie: Schallgedämme Kolbenkompressoren
Hersteller:

5,5 kW / 10 bar / 700 l/min / 68,00 dB(A)

5.258,03 €

inkl. 19% USt. , (Spedition)

Unverbindliche Preisempfehlung des Herstellers: 6.420,05 €

(Sie sparen 18.1%, also 1.162,02 €)

verfügbar
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stück

Beschreibung

- Beisteller Industriekolbenkompressor 2-stufig
- Mit integriertem Zusatzlüfter für eine optimale Belüftung und Kühlung des Verdichters
- Hochbelastbarer Industriekolbenkompressor für den Bereich KFZ und Industrie
- 2-Zylinder-2-Stufen-Aggregat
- Keilriemenantrieb
- Durch niedrige Drehzahl besonders ruhiger Lauf
- Großes Lüfterrad zur optimalen Kühlung
- Robustes Design
- Leise, zuverlässig und langlebig
- Ausgestattet mit einer Sterndreieckschaltung für sanften Anlauf

Schallgedämmt:	ja
Zylinder:	2
Verdichtungsstufen:	2
Inkl. Druckbehälter:	ja
Behälter Volumen in Liter:	270
Geräteart:	Kolbenkompressor
Nennleistung in kW:	5,5
Drehzahl in U/min:	1200
Versandgewicht:	367,00 kg
Artikelgewicht:	337,00 kg
Verdichtungsstufen:	2
Zylinder:	2
Ansaugleistung:	880,00 l/min
Behälter Volumen:	270 l
Breite:	1.150,00 mm
Drehzahl:	1.200 U/min
Druckbereich Maximal:	10,00 bar
Geräteart:	Kolbenkompressor
Gewicht:	337,00 kg
Hersteller:	AEROTEC
Höhe:	700,00 mm
Inkl. Druckbehälter:	Ja
Länge:	1.750,00 mm
Leistung:	10,00 bar
Liefermenge:	700,00 l/min
Nennleistung:	5,5 kW
OAN:	20161024
Schallgedämmt:	Ja
Schallpegel:	68,00 dB(A)
Spannung:	400,00 V
Stationär:	Ja
Typenbezeichnung:	Silent Basis PRO K-AK30-10 - 270 mit ST Schaltung
